ใหม่ ! Nitco ขอแนะนำ Flange Flax ข้อต่อเพลา แบบ Flange Coupling ที่รองรับงานที่มีการสั่นสะเทือนได้อย่างดีเยี่ยม

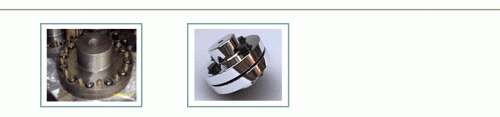

Nitco - Flange Coupling - Flange Flax

Flange coupling ใช้ ในเครื่องจักรที่ต้องการ การส่งผ่าน แรงบิดสูง ที่ต้องรองรับ การสั่นสะเทือน ที่รุนแรง โดยเฉพาะอย่างยิ่ง เหมาะสำหรับการนำไปใช้กับ มอเตอร์และปั๊มน้ำ โครงสร้างของ Flange Coupling ไม่ซับซ้อน ทำให้สะดวกต่อการนำไปใช้งาน ประกอบด้วย หน้าแปลน 2 ข้าง ที่เชื่อมติดเข้าด้วยกันโดย ชุดของ Bolt, Nutและยาง ที่ใช้ในการรองรับการสั่นสะเทือน นับเป็น Coupling ราคาประหยัด ซึ่งไม่ต้องการการบำรุงรักษา เช่น การเติมน้ำมันหล่อลื่น     คุณสมบัติ

-มี คุณลักษณะที่ดีเลิศในการดูดซึม หรือ รองรับการสั่นสะเทือนที่มีค่าสูงได้เป็นอย่างดีเยี่ยม และ สามารถส่งผ่านแรงหรือพลังงานได้อย่างนิ่มนวล        -ไม่มีแรงกดหรือแรงกระทำใดๆที่กระทำต่อแกนเพลา -การตรวจสอบและการบำรุงรักษาสามารถทำได้อย่างง่ายดาย โดยใช้ตาเปล่า ไม่ต้องอาศัยเครื่องมือพิเศษแต่อย่างใด   -ถอด และ ประกอบ ง่าย และสามารถตรวจสอบศูนย์ของการติดตั้งได้โดยสะดวกอีกด้วย   ลักษณะงานที่นำไปใช้

ปั๊มน้ำ เครื่องบด เครื่องบำบัดน้ำเสีย โรงสีข้าว รอกและเครน และ สายพานลำเลียง

วิธีการเลือก  เลือกขนาดและแบบให้เหมาะกับการใช้งาน -ชนิดและรูปแบบของFlange Couplingที่มีให้เลือก
* SY-FFC : Flexible flange coupling
* SY-SFFC : Spatial adhesive flexible flange coupling
* SY-RFC : Fixed flange coupling
-การคำนวณหาค่า แรงบิด (T) ที่ต้องการเพื่อทำการเลือกขนาดของ coupling T : 974 x W/N x K or T : 716 x P/N x K
T[Used torque (kg.m)], N[Revolution per minute (rpm)], W[Motor output (kw)], K[Loading factor],
P[Motor output (ps)] T = 974 x W / N x K W (Motor output) kw N(Revolution per minute) r.p.m K(Loading factor)   T(Used torque) kgf.m   T = 716 x P / N x K P (Motor output) ps N(Revolution per minute) r.p.m K(Loading factor)   T(Used torque) kg.m   -เลือกขนาดที่เหมาะสมจากตาราง2, 3, และ4 โดยดูจากค่าT ที่คำนวณได้ และ ตรวจดูด้วยว่า ขนาดของเส้นผ่านศูนย์กลางของแกนเพลาของเครื่องจักรซึ่งต้องการใช้งานนั้น  ไม่เกินค่าสูงสุดของเส้นผ่านศูนย์กลางที่ยอมรับได้ของ Coupling

-ในการเลือกนั้น  ต้องคำนึงถึง ค่าความเร็วปกติ(common rpm) และ ความเร็วต่ำสุด(lowest rpm) , โหลด(Load)ของงานที่มีค่าback lashing, repeated load หรือ การเดินๆหยุดๆนั้น ควรเพิ่มค่าของโหลดเป็น 2  เท่าจากค่าปกติ ในกรณีที่มีค่าแรงม้าปกติ (common hp) และ แรงม้าสูงสุด(peak hp) อยู่ในระบบเดียวกัน ให้คำนวณจาก               ค่าแรงม้าสูงสุด(peak hp) เท่านั้น

-ต้องมั่นใจว่า ได้เลือกcoupling ให้อยู่ภายใน ความเร็วที่กำหนดให้ใช้ได้เท่านั้น Pump, Blower, Gearbox, Compressor, Reduction gear, Transporter, Crane, Traction machine, Chemical machine, Cement mixer, Rolling mill, Textile machine, Spinning and weaving machine, Metal processing machine, Dye tumbler -Loading factor table(K)  Kind of load  / Kind of motor Electric motor Gasoline engine
Diesel engine No change, No reverse, Less than 50 rpm 1 - 1.5 1.5 - 2 Medium change 1.5 - 2 2 - 2.5 Big change, Big shock 2 - 3 2.5 - 3.5   สนใจติดต่อขอรายละเอียดเพิ่มเติมได้ที่  บริษัท น่ำแซอินเตอร์เทรดดิ้ง จำกัด โทร. +66-2-223-2271 แฟ็กซ์. +66-2-224-8071   อีเมล์ [email protected]  or  [email protected]   website : http://www.nitco.co.th
